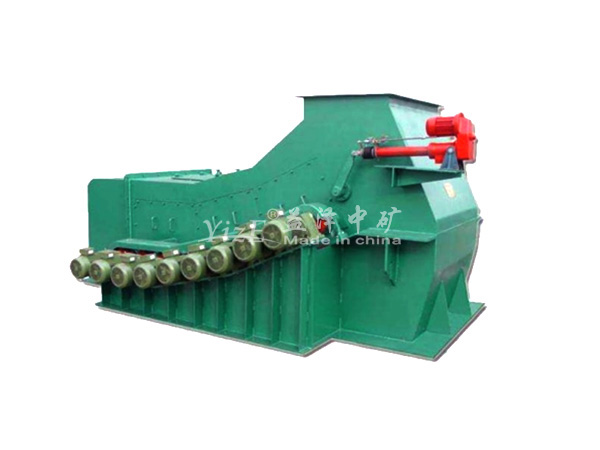

等厚辊轴筛是利用多轴旋转推动物料前移,并同时筛分的一种机械。辊轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成,辊轴通过链轮或齿轮传动而旋转,其转动方向与物料流动方向相同。根据等厚筛分原理,采用了一种新的筛面结构设计,即由若干筛轴组成一个分段筛面,沿物料流动方向,筛面各断面倾角由大到小,形成一个相交角分段筛面,进入筛分机的物料先在大倾角筛面进行分离,然后流向次倾角筛面和小倾角筛面,在此进行全分离。
产品特点
滚轴筛主要用于火电厂输煤系统。它可以将原煤中大于筛孔的块煤、木块、石块等筛分出来,使符合粒度要求的物料进入下一级输煤设备,保护系统的稳定、。
滚轴筛是利用同向旋转的筛轴组成的筛面,推动物料向前移动,同时筛分物料。广泛应用于火电厂、选煤、选矿等散状物料分级筛分作业的场所。
滚轴筛,平面筛面,筛面呈一个角度,结构简洁,筛分物料流畅,占地空间小。
等厚滚轴筛,筛面倾角依次变化,从入煤处角度逐渐变小,实现快速等厚筛分,不易堵筛,适用于大水份弱粘煤的筛分。
工作原理
本设备是由辊道电机和同轴减速器、旁路机构、机座、机罩,报警及控制系统组成。
工作时,筛轴由辊道电机单独驱动,多轴同向旋转,推移物料滚动物料在滚动过程中,小于筛孔的物料落下,大块物料从筛面滚过,进入碎煤机。
1、输煤系统的等厚滚轴筛额定/大出力1100/1200(t/h)、入料粒度300mm,额定出料粒度30mm,整个滚轴筛筛面由10跟分开的筛轴组成,每根筛轴由额定容量为4kw的电机单独驱动。
2、等厚滚轴筛每根轴均有1套驱动装置驱动筛轴。
3、每根筛轴下部设有疏型清扫器,保持筛片清洁。
4、等厚滚轴筛筛片均采用40Mn铸成,滚轴筛电机控制回路上装有热电偶保护装置,当筛轴堵塞时,可自动切断电机电源。
5、筛轴减速机与电机联接方式为尼龙柱销,当瞬间扭矩增大时,可实现柱销切断,保护电机及减速机。

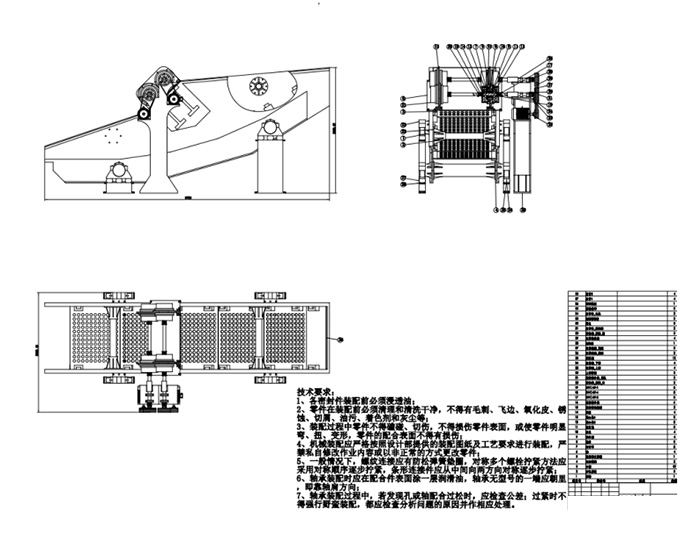

产品结构
滚轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成,滚轴通过链轮或齿轮传动而旋转,其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛,筛盘形状有偏心的和异形的。为防止物料卡住筛轴,装有保险装置。滚轴筛全部为座式,有左传动和右传动之分,又分带走轮和不带走轮的,带走轮的可在钢轨上移动。
安装调试
根据工艺布置的要求,可选择筛机的安装形式有左装与右装的形式。在筛机的基础上埋有预埋件,待筛机安装找正后与基础焊接,此种安装固定方法较为方便,是推荐采用的一种安装方法。
调试,筛机安装调整后,作好试车前的准备工作。
1.清除筛面的遗留物,如工具、铁件等。
2.减速机及各润滑点注油,减速机内注双曲线齿轮油,侧面加一油位孔,在注油时,将油位孔螺栓拧下,机油不能冒出。筛轴两侧的轴承座内的轴承采用润滑脂润滑。
3.接通电源点动起动,正常后方可连续运转,连续运转需2小时以上,并检查转动部分是否灵活,轴承温升是否正常,否则应停机检查,找出原因调整好后,再进行试车,直至正常为止

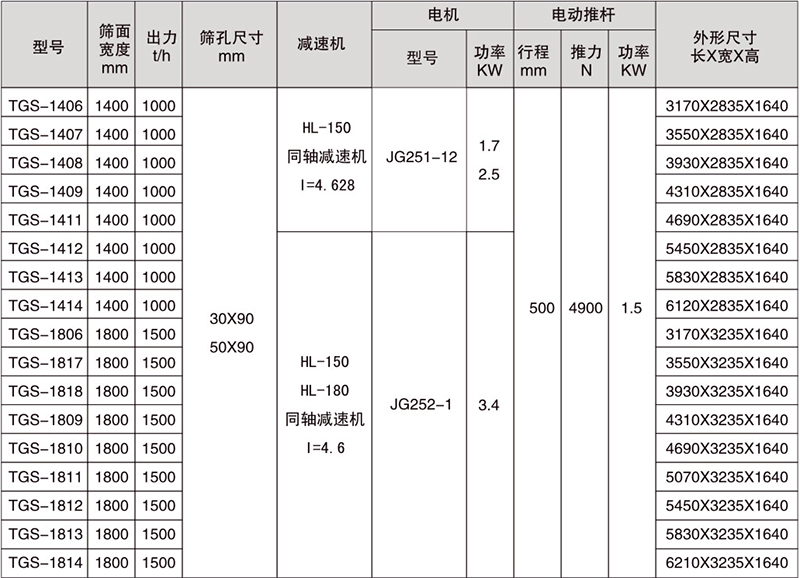

技术参数
